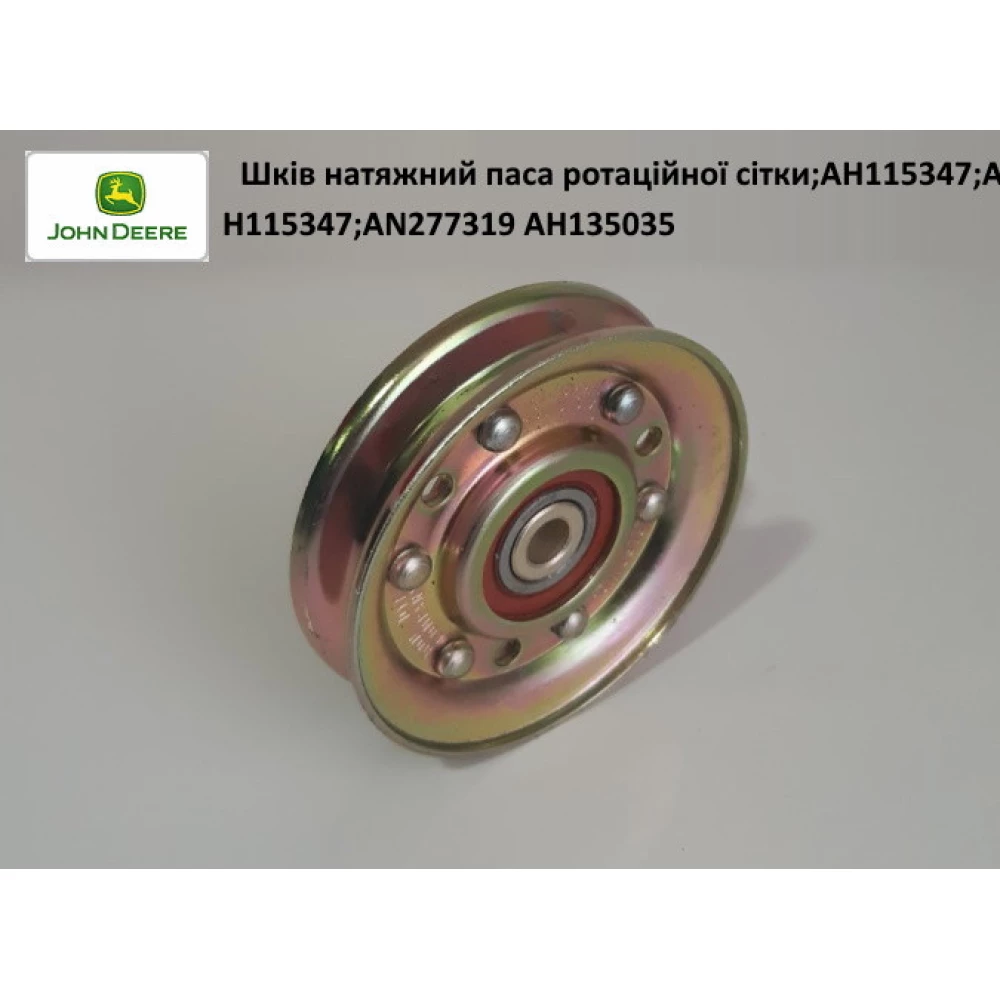

Шків натяжний паса ротаційної сітки AH135035 (АНАЛОГ)

Шків натяжний паса ротаційної сітки AH135035

1 - Винт 1 № детали : 19M7897 Замечания : M8 X 35

 1 - Шайба 1 № детали : 24M7207 Замечания : 8.400 X 24 X 2 mm

2 - Натяжной шкив 1 № детали : AH140119 Замечания : (SUB AN277320) Эта деталь была заменена

2 - Натяжной шкив 1 № детали : AN277320

3 - Фланцевая гайка 10 № детали : 14M7298 Замечания : M8

4 - Натяжной шкив 1 № детали : AH135035 Замечания : (SUB AN277319) Эта деталь была заменена

4 - Натяжной шкив 1 № детали : AN277319 Замечания : LGTH = 3830 mm

5 - Круглый ремень 1 № детали : H145158

6 - Распорная втулка 1 № детали : ....... Замечания : INCLUDED IN AH135035

7 - Болт 1 № детали : 03M7224 Замечания : M8 X 65

8 - Пружина растяжения

№ детали : H146577

9 - Шайба 2 № детали : 24M7207 Замечания : 8.400 X 24 X 2 mm

10 - Втулка 1 № детали : 28H1720 Замечания : 0.423" X 0.675" X 27/32

11 - Болт 1 № детали : H140715

12 - Винт 2 № детали : 19M7867 Замечания : M8 X 25

12 - Шайба 2 № детали : 24H1296 Замечания : 11/32" X 1-3/8" X 0.134"

12 - Фланцевая гайка 2 № детали : 14M7298 Замечания : M8

13 - Шайба 1 № детали : 24H1850 Замечания : 17/32" X 1-1/4" X 0.180"

14 - Рулевая сошка 1 № детали : H146064

15 - Шайба 1 № детали : 24H1342 Замечания : 17/32" X 1-1/4" X 0.036"

16 - Сальник 2 № детали : AH10888

17 - Втулка 1 № детали : R36119

18 – Опора

№ детали : AH140170

19 - Шайба 1 № детали : 24H1341 Замечания : 17/32" X 15/16" X 0.060"

20 - Винт 1 № детали : M111701

21 - Штифт 1 № детали : J16931

22 - Стержень 1 № детали : H131949

23 - Распорная втулка 1 № детали : H123918

24 - Пружина 1 № детали : H131948

25 - Направляющая 1 № детали : H134214

26 - Фланцевая гайка 1 № детали : 14M7296 Замечания : M10

27 - Болт 2 № детали : A50744

28 - Гайка 2 № детали : 14M7273 Замечания : M8

29 - Шкив 1 № детали : AH11563

30 - Винт 1 № детали : 19M7868 Замечания : M8 X 30

 31 - Центральный шкив

№ детали : AH140497

32 - Компенсационное кольцо 1 № детали : R55408

33 - Шариковый подшипник 1 № детали : AH140495

34 - Рукоять 1 № детали : H146586

35 - Болт 6 № детали : 03M7183 Замечания : M8 X 16

35 - Винт 6 № детали : 19M7865

Замечания : M8 X 16

36 - Эксцентр. контров. кольцо 2 № детали : AZ10044

37 - Формован. фланцевый корпус 2 № детали : H103264

38 - Шариковый подшипник 2 № детали : JD39102

39 - Формован. фланцевый корпус 2 № детали : H123652

40 - Шпонка вала 1 № детали : 26M7002 Замечания : 5 X 16 mm

41 - Промежуточный вал 1 № детали : H134528

 42 - Шпонка вала 1 № детали : 49M4100 Замечания : 6 X 25 mm

43 - Винт 1 № детали : 19M7866 Замечания : M8 X 20

44 - Полушкив 2 № детали : H118719

45 - Круглый ремень 1 № детали : H134216 Замечания : LGTH = 923 mm, Not For 9500SH

45 - Круглый ремень 1 № детали : H134216 Замечания : LGTH = 923 mm, Not For 9500SH

46 - Кронштейн 1 № детали : H146680 Эта деталь была заменена.

47 - Винт 2 № детали : 19M7865 Замечания : M8 X 16

48 - Шайба 2 № детали : 24M7207 Замечания : 8.400 X 24 X 2 mm

49 - Фланцевая гайка 2 № детали : 14M7298 Замечания : M8

 50 - Шайба 1 № детали : H158845
