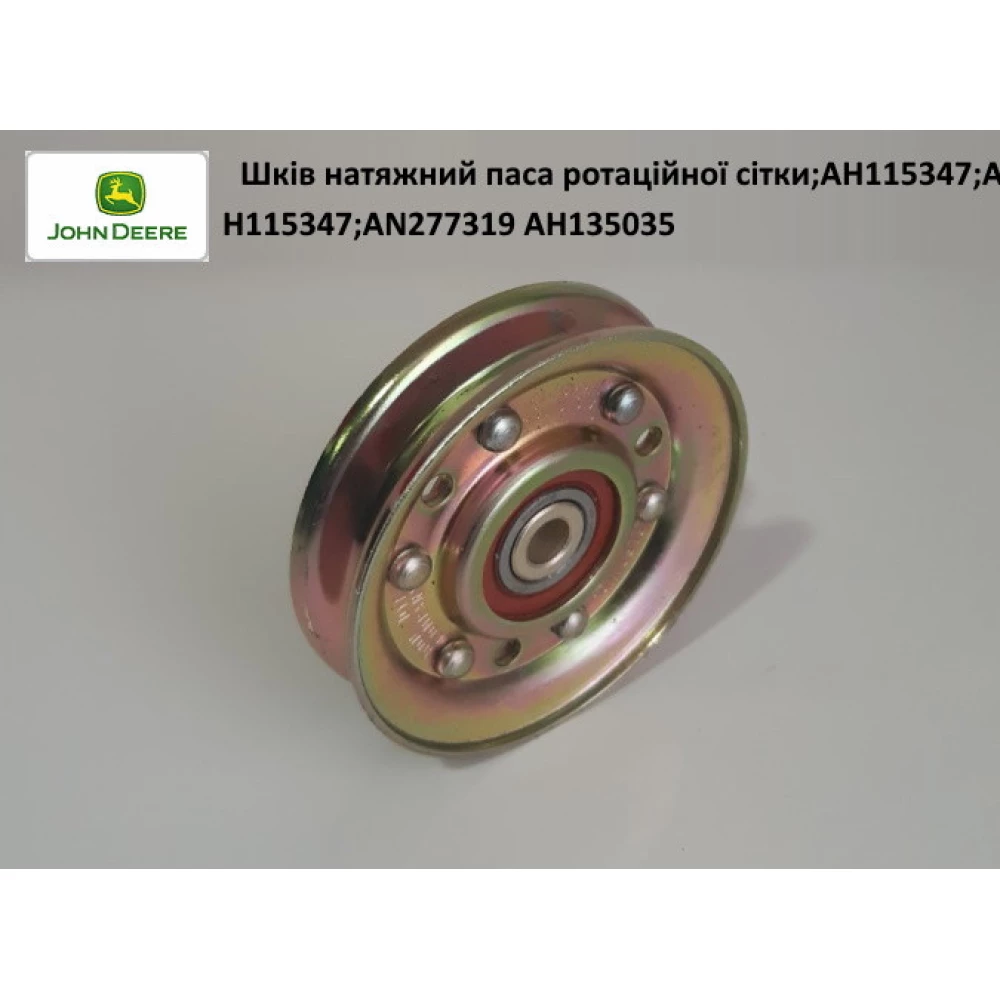

Шків натяжний паса ротаційної сітки AH135035 (АНАЛОГ)

Шків натяжний паса ротаційної сітки AH135035

1 - Гвинт 1 No деталі: 19M7897 Замітки : M8 X 35

 1 — Шайба 1 No деталі: 24M7207 Замітки: 8.400 X 24 X 2 mm

2 - Натяжний шків 1 No деталі: AH140119 Замітки : (SUB AN277320) Ця деталь була замінена

2 - Натяжний шків 1 No деталі: AN277320

3 — Флацева гайка 10 No деталі: 14M7298 Замітки: M8

4 — Натяжний шків 1 No деталі: AH135035 Замітки : (SUB AN277319) Ця деталь була замінена

4 — Натяжний шків 1 No деталі: AN277319 Замітання: LGTH = 3830 mm

5 — Круглий ремінь 1 No деталі: H145158

6 — Розпорошена втулка 1 No деталі:.... Помітки: INCLUDED IN AH135035

7 - Болт 1 No деталі: 03M7224 Замітки: M8 X 65

8 - Пружина розтягування

No деталі: H146577

9 — Шайба 2 No деталі: 24M7207 Замітки: 8.400 X 24 X 2 mm

10 - Втулка 1 No деталі: 28H1720 Замітки: 0.423" X 0.675" X 27/32

11 - Болт 1 No деталі: H140715

12 - Гвинт 2 No деталі: 19M7867 Замітки : M8 X 25

12 — Шайба 2 No деталі: 24H1296 Замітання: 11/32" X 1-3/8" X 0.134"

12 — Флацева гайка 2 No деталі: 14M7298 Замітки: M8

13 — Шайба 1 No деталі: 24H1850 Замітки : 17/32" X 1-1/4" X 0.180"

14 - Кермова сорочка 1 No деталі: H146064

15 - Шайба 1 No деталі: 24H1342 Замітки : 17/32" X 1-1/4" X 0.036"

16 - Шальник 2 No деталі: AH10888

17 - Втулка 1 No деталі: R36119

18 – Опора

No деталі: AH140170

19 - Шайба 1 No деталі: 24H1341 Замітки : 17/32" X 15/16" X 0.060"

20 - Гвинт 1 No деталі: M111701

21 - Штифт 1 No деталі: J16931

22 - Стрижень 1 No деталі: H131949

23 - Розпорошена втулка 1 No деталі: H123918

24 - Пружина 1 No деталі: H131948

25 - Напрямна 1 No деталі: H134214

26 — Флацева гайка 1 No деталі: 14M7296 Замітання: M10

27 - Болт 2 No деталі: A50744

28 — Гайка 2 No деталі: 14M7273 Замітання: M8

29 - Шків 1 No деталі: AH11563

30 - Гвинт 1 No деталі: 19M7868 Замітки : M8 X 30

 31 — Центральний шків

No деталі: AH140497

32 - Компенсаційне кільце 1 No деталі: R55408

33 - Кульковий підшипник 1 No деталі: AH140495

34 - Ручка 1 No деталі: H146586

35 — Болт 6 No деталі: 03M7183 Замітки: M8 X 16

35 - Гвинт 6 No деталі: 19M7865

Помітки: M8 X 16

36 - Ексцентр. контролер 2 No деталі: AZ10044

37 — Формований. фланцевий корпус 2 No деталі: H103264

38 - Кульковий підшипник 2 No деталі: JD39102

39 — Формований. фланцовий корпус 2 No деталі: H123652

40 — Шпонка вала 1 No деталі: 26M7002 Замітки: 5 X 16 mm

41 — Проміжний вал 1 No деталі: H134528

 42 — Шпонка вала 1 No деталі: 49M4100 Замітки: 6 X 25 mm

43 - Гвинт 1 No деталі: 19M7866 Замітки : M8 X 20

44 — Полишків 2 No деталі: H118719

45 — Круглий ремінь 1 No деталі: H134216 Замітки: LGTH = 923 mm, Not For 9500SH

45 — Круглий ремінь 1 No деталі: H134216 Замітки: LGTH = 923 mm, Not For 9500SH

46 - Кронштейн 1 No деталі: H146680 Ця деталь була замінена.

47 - Гвинт 2 No деталі: 19M7865 Замітки : M8 X 16

48 — Шайба 2 No деталі: 24M7207 Замітки: 8.400 X 24 X 2 mm

49 — Флацева гайка 2 No деталі: 14M7298 Замітки: M8

 50 - Шайба 1 No деталі: H158845
