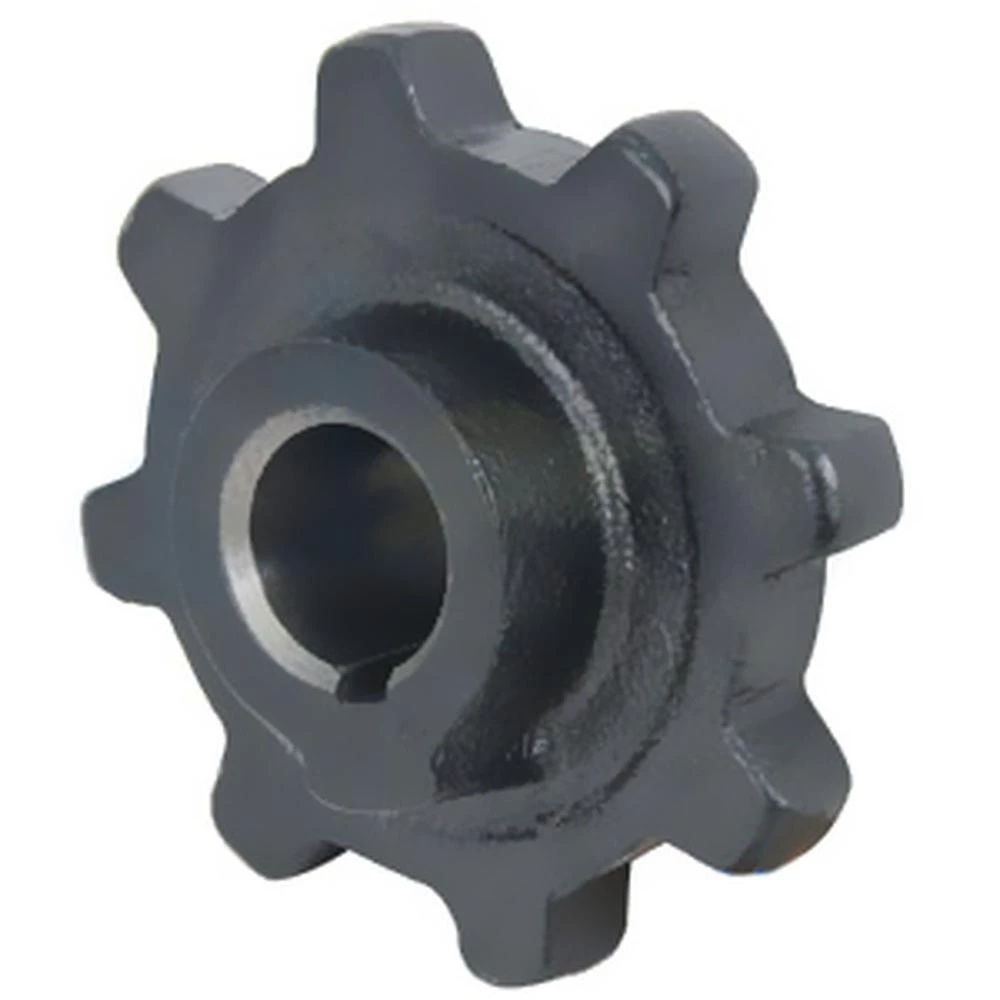

Звёздочка Z-8 привода цепи колосового элеватора верхняя John Deere, H177988

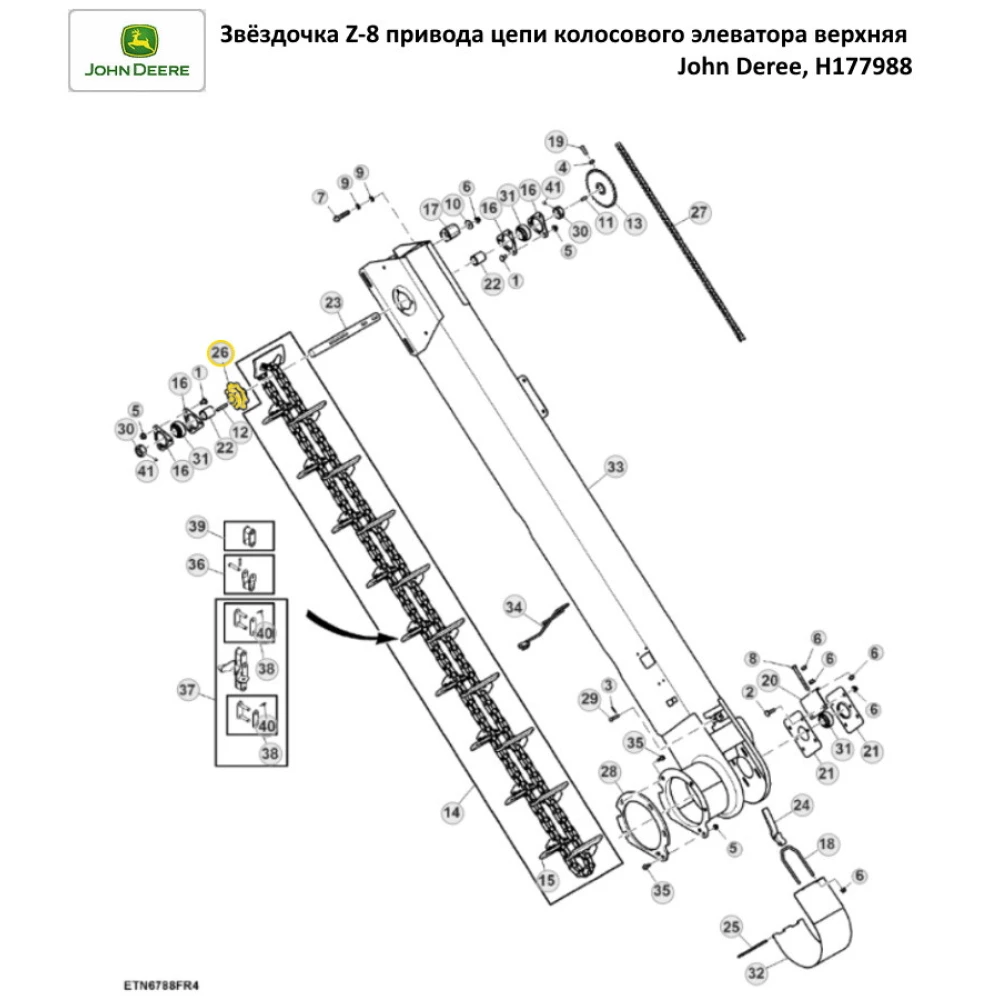

1 - Болт - 6 - 03M7190 - M10 X 20
2 - Болт 4 - 03M7193 - M10 X 35
3 - Шплинт - 1 - 11M7081 - 2.500 X 20 mm
4 - Гайка - 1 - 14M7274 - M10
5 - Фланцевая гайка - 16 - 14M7296 - M10
6 - Стопорная гайка - 6 - 14M7396 - M8
7 - Винт - 1 - 19M7807 - M10 X 60
8 - Винт с головкой - 1 - 19M8241 - M10 X 100
9 - Шайба - 2 - 24M7028 - 10.500 X 20 X 2 mm
10 - Шайба - 1 - 24M7101 - 11 X 34 X 3 mm
11 - Шпонка вала - 1 - 26M4228 - 8 X 28 mm
12 - Шпонка вала - 1 - 49M6480 - 8 X 7 X 50 mm
13 - Цепная звездочка - 1 - AH126008 - Z = 30
14 - Цепь катка - 1 - AH148021 - L = 115
15 - Лопатка - 19 - H135235
16 - Формован. фланцевый корпус - 4 - E10018 - Outer
17 - Натяжное устройство - 1 - H109736
18 - П-образный болт - 1 - H128877
19 - Установочный винт - 1 - H138435
20 - Уголок - 1 - H152914
21 - Формован. фланцевый корпус - 2 - H152916
22 - Распорная втулка - 2 - H155427 - Outer
23 - Ось - 1 - H156938
24 - Рычаг - 1 - H161342
25 - Штифт - 1 - H165676
26 - Сегменты звездочки - 1 - H177988 - Z = 8
27 - Звено цепи - 1 - AE23539 - L = 56, NO. 50 ROLLER (MAKE FROM SW50X50US OR SW50X10US AND SW50COUS)
28 - Изолятор - 1 - H234406
29 - Крепление со штифтом - 1 - RV810A
30 - Эксцентр. контров. кольцо - 2 - AZ10045
31 - Подшипник - 3 - JD10384
32 - Дверца - 1 - AH217786
33 - Элеватор - 1 - AXE14891
34 - Пружина - 1 - H211682
35 - Винт - 5 - 19M7784 - M10 X 20
36 - Звено цепи - 1 - AH137631 - For Repair 37 - Комплект рыч. механизмов 1 № детали : AH201047 Замечания : For Repair
38 - Звено цепи - 1 - AH137630 - For Repair 39 - Звено цепи 1 № детали : AH158635 Замечания : For Repair
40 - Крючок - 1 - H84026 Замечания : For Repair
41 - Установочный винт - 2 - 22M7080 Замечания : M8 X 8 - 2
