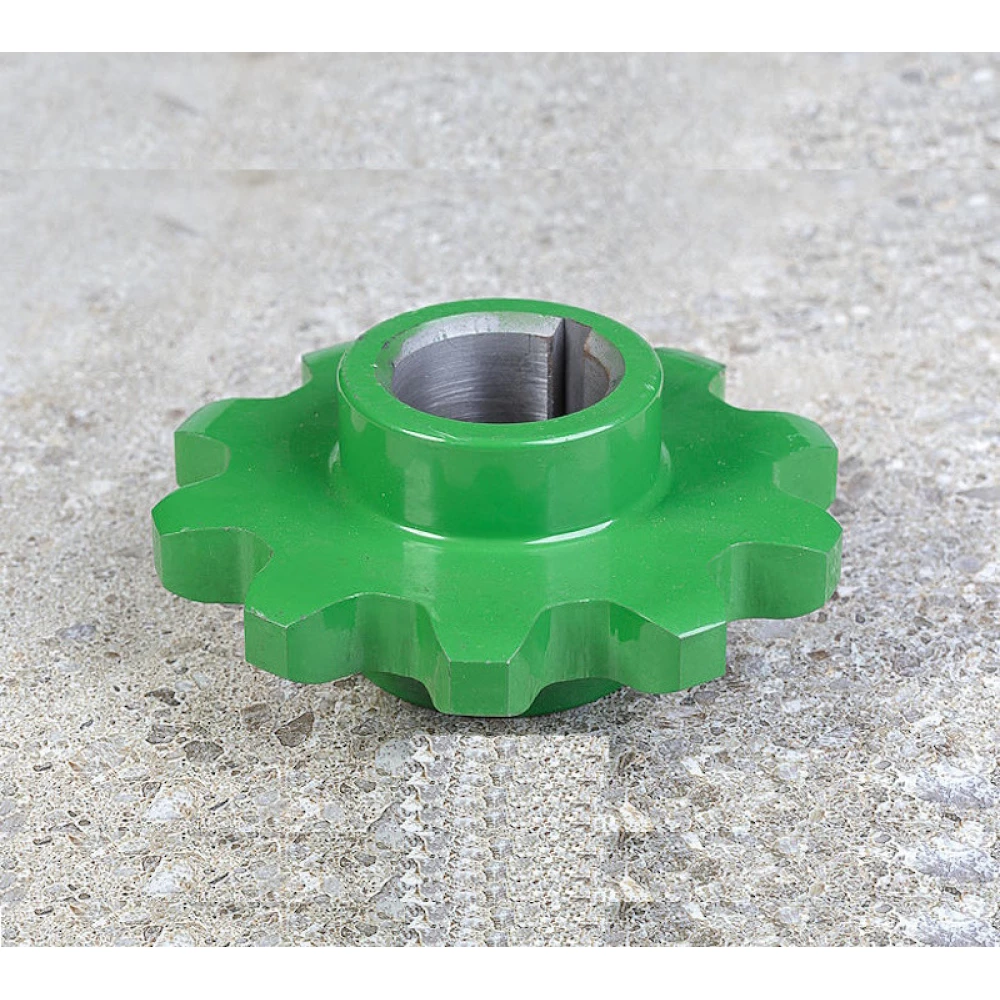

Звездочка Z-10 нижняя елеватора зернового John Deere, H228383

Звездочка транспортера зернового John Deere, H228383, аналог G228383, на комбайн 9670STS, S670, S690

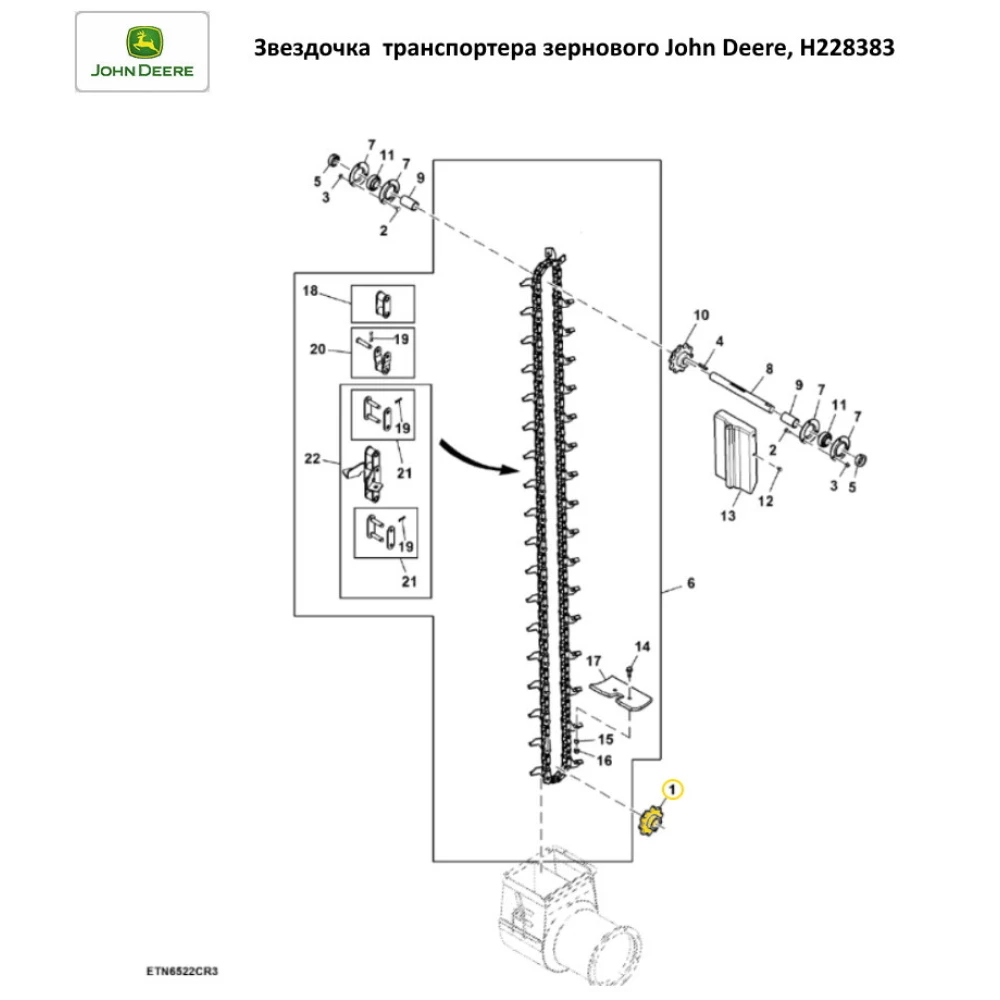

1 - Цепная звездочка - 1 - H228383 - Z = 10

2 - Болт - 6 - 03M7191 - M10 X 25

3 - Фланцевая гайка - 6 - 14M7296 - M10

4 - Шпонка вала - 1 - 49M6480 - 8 X 7 X 50 mm

5 - Эксцентр. контров. кольцо - 2 - AH133191

6 - Цепь катка - 1 - AXE72667 - L = 147, SUB FOR AXE25092

7 - Формован. фланцевый корпус - 4 - H153308

8 - Ось - 1 - H220121

9 - Распорная втулка - 2 - H220234

10 - Цепная звездочка - 1 - H228385 - Z = 10

11 - Шариковый подшипник - 2 - JD39104

12 - Винт - 4 - 19M7865 - M8 X 16

13 - Заглушка - 1 - AXE11318

14 - Винт - 70 - 19M7867 - M8 X 25

15 - Шайба - 70 - H168578

16 - Стопорная гайка - 70 - E64256

17 - Лопатка - 35 - HXE24082 - SUB FOR APPL H237830

18 - Звено цепи - 1 - AH166640

19 - Шплинт - 1 - 11M7139 - 2 X 16 mm

20 - Звено цепи - 1 - AH166639

21 - Звено цепи - 1 - AH166638

22 - Ремонтный комплект - 1 - AH173906
