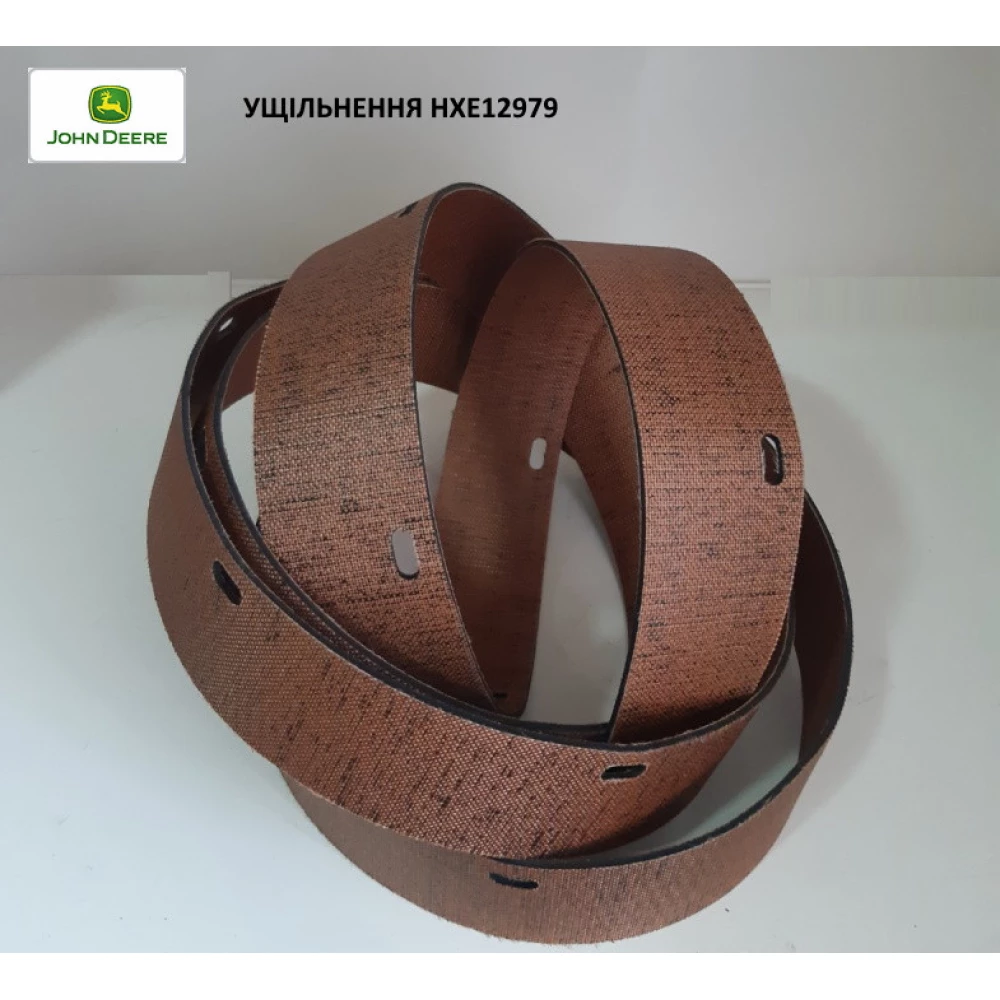

Ущільнення HXE12979

Ущільнення  HXE12979

1 - Сальник 1 No деталі: AXE21036

2 - Ущільнення 1 No деталі: HXE29159

3 - Гвинт 4 No деталі: 19M7865 Замітки : M8 X 16

4 - Сальник 1 No деталі: AXE21035

5 - Шальник 2 No деталі: HXE29896

6 - Шальник 2 No деталі: HXE30899

7 - Болт 16 No деталі: 03M7192 Замітки: M10 X 30

8 - Гвинт 17 No деталі: 19M7784 Замітки : M10 X 20

9 - Гвинт 14 No деталі: 19M7785 Замітки : M10 X 25

10 - Гвинт 2 No деталі: 19M7789 Замітки : M12 X 30

11 - Гвинт 2 No деталі: 19M7843 Замітки : M16 X

12 — Шайба 2 No деталі: 24H1254 Замітки : 17/32“ X 1-1/8“ X 0.105“

13 - Шальник 2 No деталі: AH233283

14 — Шальник 2 No деталі: H205599

15 — Елемент жорсткості 4 No деталі: H174331

16 — Смуга 2 No деталі: HXE25976

17 - Ущільнення 2 No деталі: HXE12979

18 — Палець 4 No деталі: H132161

19 - Болт 8 No деталі: H148835

20 - Салнік 2 No деталі: H203497

21 - Гвинт 16 No деталі: 19M7866 Замітки : M8 X 20

22 - Опора 1 No деталі: AH152122

23 — Елемент жорсткості 2 No деталі: H205609

24 - Жолоб 1 No деталі: AH164851

25 - Піддон 1 No деталі: AXE11338 Замітки : ORDER AXE51596 Ця деталь була замінена

26 — Елемент жорсткості 1 No деталі: HXE26336

27 - Відбивна пластина 1 No деталі: AXE17210

28 — Флацева гайка 31 No деталі: 14M7296 Замітання: M10

29 — Гайка 26 No деталі: H154071

30 - Кронштейн 1 No деталі: AXE20201

31 — Смуга 2 No деталі: HXE30090

32 - Кронштейн 1 No деталі: AXE20200

33 - Заклепка 2 No деталі: HXE35544

34 - Заглушка 18 No деталі: R115466

35 - Пластина 1 No деталі: HXE46740

36 - Рама 1 No деталі: AXE34633

37 - Ізолятор 1 No деталі: H205857

38 - Стопор 16 No деталі: H167130

39 - Заклепка 81 No деталі: M64720

40 - Стопор 1 No деталі: H164715

41 — Розпорошена втулка 2 No деталі: HXE132793
