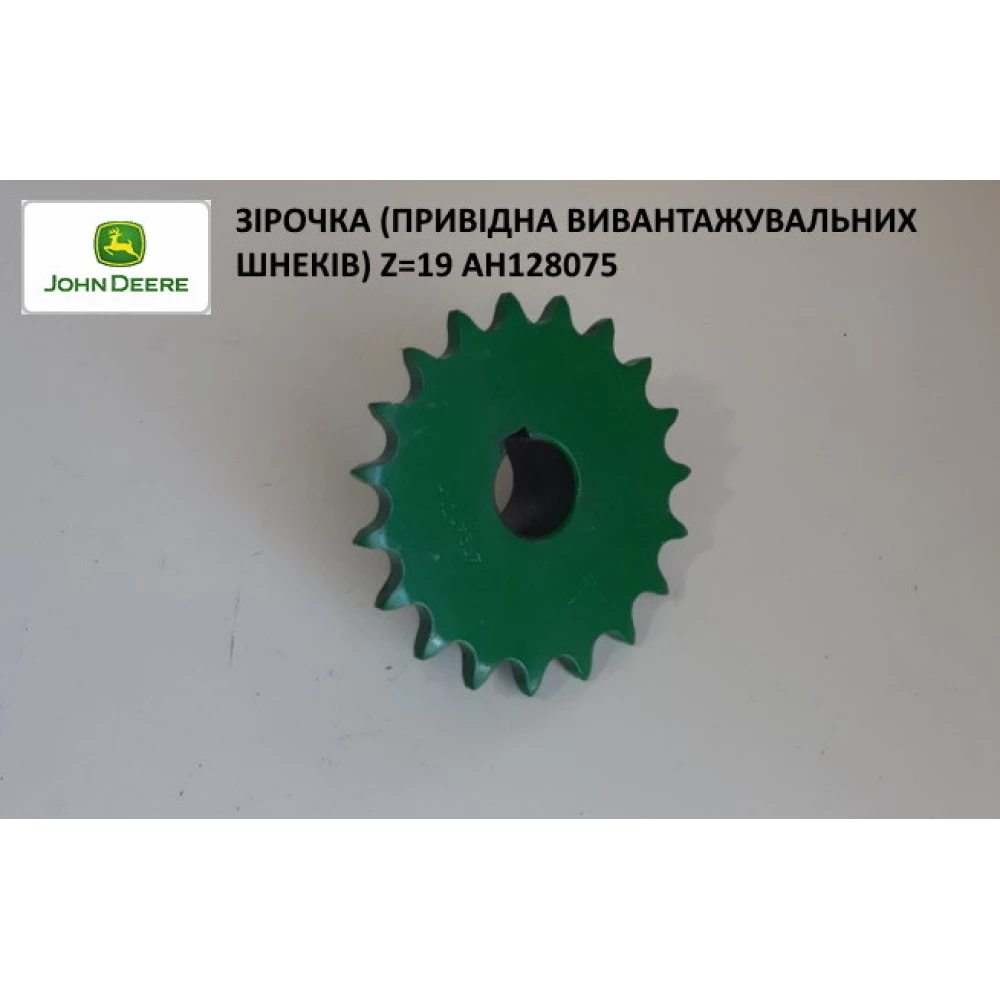

Зірочка (Привідна вивантажувальних шнеків) Z=19 AH128075

Зірочка (привідна вивантажувальних шнеків)  Z=19 AH128075

1 — Флацева гайка 2 No деталі: 14M7296 Замітання: M10

2 - Кріплення зі штифтом 1 No деталі: H98765

3 - Шплинт 1 No деталі: 11M7059 Замітки : 3.200 X 20 mm

4 - Ручка 1 No деталі: AH144068 Замітка : (SUB FOR AH134549) Ця деталь була замінена.

5 - Гвинт 2 No деталі: 19M7835 Замітки : M10 X 35

5 — Флацева гайка 2 No деталі: 14M7296 Замітання: M10

6 — Розпорошена втулка 2 No деталі: Z33404

7 - Гвинт 1 No деталі: 19M7794 Замітання: M16 X 50

7- Стопорна гайка 2 No деталі: A31869

8 - Кронштейн 1 No деталі: AH201115 Замітки : (SUB FOR AH118993)

9 — Шайба 2 No деталі: 24M7178 Замітання: 10.500 X 30 X 2.500 mm

10 — Руд-болт 2 No деталі: H116262

11 — Гайка 4 No деталі: 14M7274 Замітки: M10

12 - Щиток 1 No деталі: H136570 Замітки: Not For 9500SH Ця деталь була замінена.

12 - Щиток 1 No деталі: H137869

13 - Проміжний вал 1 No деталі: H133024

14 — Гвинт із головкою 1 No деталі: 19M7185 Замітки: M8 X 60

14- Стопорна гайка 1 No деталі: E64256

15- Стопорна гайка 1 No деталі: A31871

16 - Шайба 1 No деталі: 24M7091 Замітки: 26 X 44 X 4 mm

17 - Ступиця 1 No деталі: H133026

18 - Шків 2 No деталі: AH106096

19 - Винт 3 № детали : 19M8318

20 - Шайба 6 No деталі: 24M7207 Замітки: 8.400 X 24 X 2 mm

21 — Шайба 2 No деталі: 24H1357 Замітання: 19/32“ X 1-5/32“ X 0.090“

22 - Втулка 3 No деталі: 28H1511 Замітання: 0.364“ X 0.540“ X 1/4“

23 - Города 1 No деталі: AH205480 Замітання: SUB FOR AH128861, AH140901 OR AH201703

24 - Втулка 3 No деталі: 28H2531 Замітки : 0.546“ X 0.840“ X 7/8“

25 - Мастильна арматура 1 No деталі: JD7797

26 - Ступиця 1 No деталі: H133025

27 — Установний гвинт 2 No деталі:...... Помітки: ORDER AH133191

28 - Ексцентр. контролер 2 No деталі: AH133191

29 - Гвинт 6 No деталі: 19M8317 Замітання: M8 X 40

29 — Флацева гайка 6 No деталі: 14M7298 Замітки: M8

30 - Гвинт 3 No деталі: 19M7866 Замітки : M8 X 20

 30 — Флацева гайка 3 No деталі: 14M7298 Замітки: M8

31 - Кронштейн 1 No деталі: H133690

32 — Шпонка вала 2 No деталі: 26M6787 Замітки: 10 X 32 mm

33 — Формований фланцовий корпус 4 No деталі: H103265

34 - Кульковий підшипник 2 No деталі: JD39104

35 - Болт 6 No деталі: 03M7190 Замітки : M10 X 20

35 — Флацева гайка 6 No деталі: 14M7296 Замітання: M10

36 — Шайба 2 No деталі: 24H1510 Замітки: 1-13/32“ X 1-3/4“ X 0.120“

37 — Ланцюгова зірочка 1 No деталі: AH128075 Замітки: Z = 19

37 — Ланцюгова зірочка 1 No деталі: AH128074 Замітання: Z = 17, For Rice

38 — Установний гвинт

38 — Гайка 2 No деталі: 14M7274 Замітки: M10

39 - Пружинне кільце 1 No деталі: P44478

40 - Штифт 1 No деталі: J16931

41 - Пружина розтягування 1 No деталі: H173011 Замітки: SUB FOR H137814 OR H146310

42 - Рим-болт 1 No деталі: H114738

43 - Шайба 2 No деталі: 24H1684 Замітки : 11/16“ X 2“ X 0.105“

44 - Гвинт 1 No деталі: 19M7824 Замітки : M16 X 60

45 — Набір ременя 1 No деталі: AH158880 Замітання: LGTH = 2375 mm, WIDTH = 22.35 mm, SUB FOR AH127866

46 - Штифт 1 No деталі: H148340
