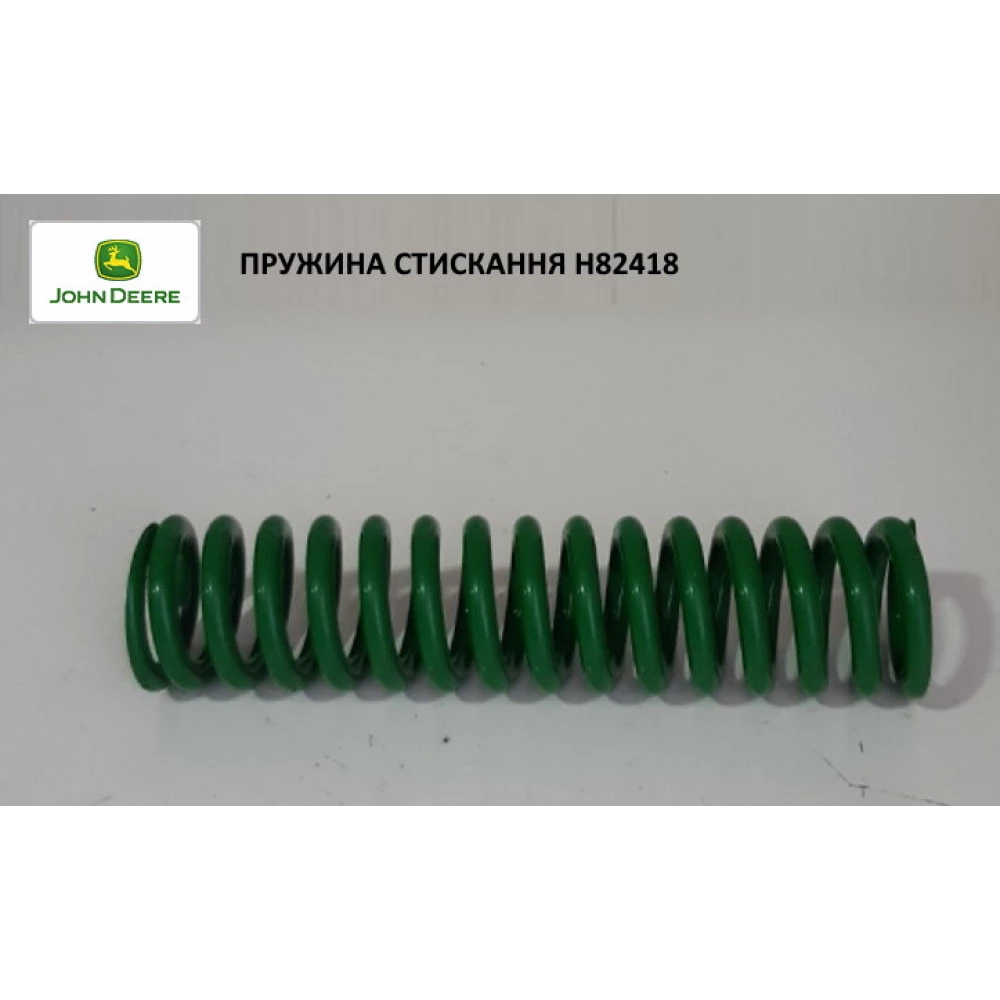

Пружина натяжного механізма H82418

Пружина натяжного механізма H82418

1 - Гвинт 6 No деталі: 19M7785 Замітки : M10 X 25

2 - Шків 2 No деталі: H125558 Замітки: 100 PERCENT BEATER DRIVE

2 - Шків 1 No деталі: H135849 Замітки: 75 PERCENT BEATER DRIVE

3 — Набір ременя 1 No деталі: AH139436 Замітання: LGTH = 2000 mm, WIDTH = 22.35 mm, 100 PERCENT BEATER DRIVE (SUB FOR AH120918)

3 - Клиновий ремінь 1 No деталі: AH163931 Замітання: LGTH = 2000 mm, WIDTH = 22.35 mm, 75 PERCENT BEATER DRIVE (SUB FOR AH131960)

4 - Гвинт 2 No деталі: 19M7808 Замітки : M10 X 65

5 - Ступиця 2 No деталі: H128327

6 — Шпонка вала 2 No деталі: 26M6787 Замітки: 10 X 32 mm

7 - Шків 1 No деталі: H135850 Замітки: 75 PERCENT BEATER DRIVE

8 - Пружинне кільце 1 No деталі: P46402

9 — Шайба 1 No деталі: 24M7091 Замітки: 26 X 44 X 4 mm

10 - Шальник 2 No деталі: AA5607R

11 - Втулка 2 No деталі: H171061 Замітки: (SUB FOR H99147)

12 - Шплинт 1 No деталі: 11M7021 Замітання: 4 X 25 mm

13 - Шайба 1 No деталі: 24M7047 Замітки: 13 X 24 X 2.500 mm

14 — Флацева гайка 1 No деталі: 14M7299 Замітки: M12

15 - Ручка 1 No деталі: AH131508

16 - Гвинт 1 No деталі: 19M7817 Замітання: M12 X 70

17 - Болт 1 No деталі: H125560

18 - Вісь повороту 1 No деталі: H129207

19 - Покажчик 1 No деталі: H140944 Замітки : (SUB FOR H114379)

20 - Шланг без канц. арматури 1 No деталі: TY22326 Замітки: CUT TO LENGTH

21 — Гайка 2 No деталі: 14M7275

22 - Шайба 1 No деталі: 24M7180 Замітання: 13 X 37 X 3 mm

23 - Пружина 1 No деталі: H82418

24 - Кронштейн 2 No деталі: H94386

25 — Натяжний шків 1 No деталі: AH141762 Замітання: (SUB FOR AH111447)

26 - Гвинт 3 No деталі: 19M7784 Замітки : M10 X 20

27 - Штифт 1 No деталі: AH212002 Замітки : (SUB FOR AH109197 OR AH156051)
