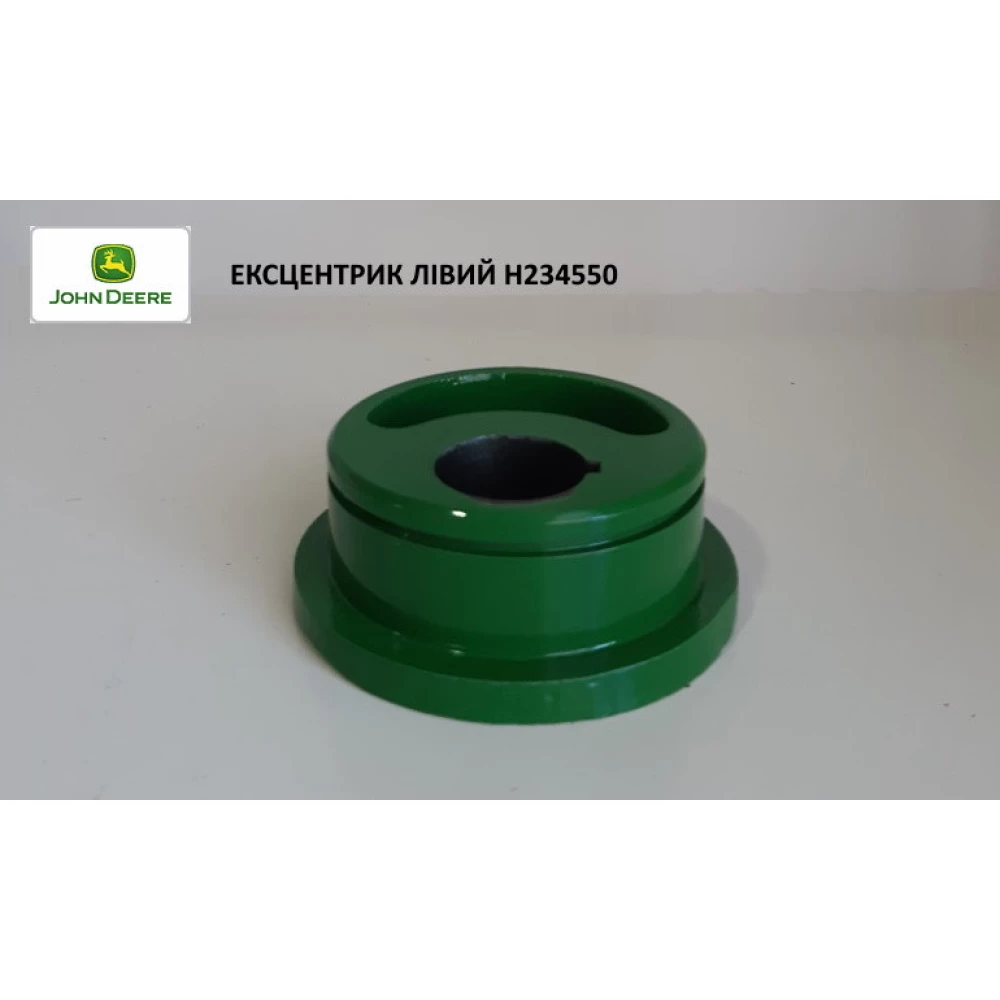

Ексцентрик лівий H234550

Ексцентрик лівий H234550 (схема поз.23)

1 - Болт 20 No деталі: 03M7198 Замітки : M12 X 30

2 - Болт 4 No деталі: 03M7201 Замітки : M12 X 45

3 — Флацева гайка 12 No деталі: 14M7291 Замітки : M16

4 — Флацева гайка 42 No деталі: 14M7299 Замітки : M12

5 — Гвинт із головкою 2 No деталі: 19M7663 Замітки: M8 X 70

6 — Гвинт 8 No деталі: 19M7804 Замітки: M10 X 40

7 - Гвинт 6 No деталі: 19M7820 Замітки: M12 X 100

8 - Пружинне кільце 4 No деталі: R43383

9 - Гвинт 2 No деталі: 19M7847 Замітки : M16 X 180

10 - Гвинт 2 No деталі: 19M7843 Замітки : M16 X 35

11 - Гвинт 4 No деталі: 19M8306

12 - Гвинт із головкою 2 No деталі: 19M8486 Замітки: M16 X 180

13 — Шайба 2 No деталі: 24M7241 Замітки: 17 X 34 X 4 mm

14 - Ручка 1 No деталі: AH219844 Замітки : LH, INCLUDES AH125201

15 - Ручка 1 No деталі: AH219846 Замітання: RH, INCLUDES AH125201

16 - Ручка 6 No деталі: AH220398 Замітки : INCLUDES AH125200

17 - Ступиця 1 No деталі: H223674 Замітки: Лівий бік

18 - Болт 4 No деталі: H227582

19 - Болт 2 No деталі: H231095

20 - Ексцентрик 1 No деталі: H234546 Замітки : R

21 - Ексцентрик 1 No деталі: H234547 Замітання: Лівий бік

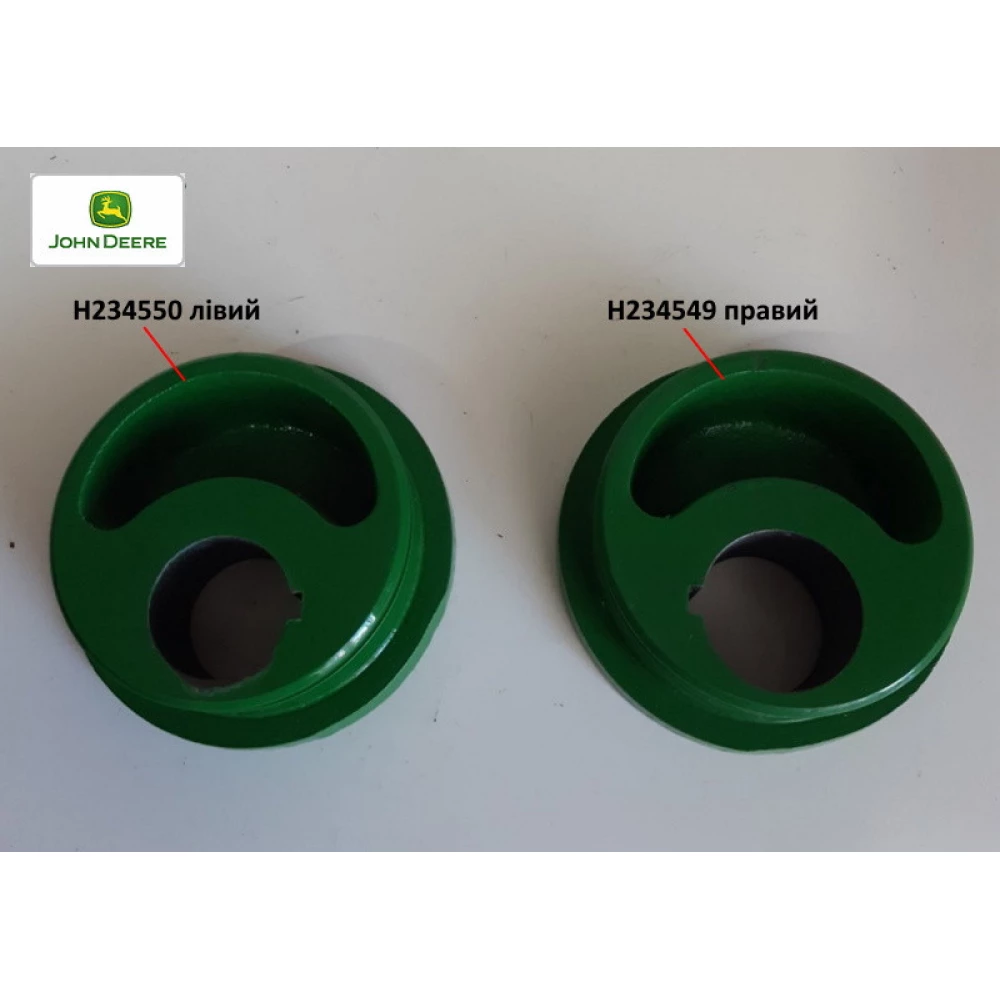

22 - Ексцентрик 1 No деталі: H234549

23 - Ексцентрик 1 No деталі: H234550 Замітки: Лівий бік

24 - Болт 2 No деталі: H235880

25 - Кульковий підшипник 4 No деталі: AH125975

26 - Болт 5 No деталі: H154928

27 - Шайба 2 No деталі: T11991227 - Шайба 2 No деталі: T119912

28 - Ручка 2 No деталі: AXE16294 Замітання: INCLUDES AH125201

29 — Формований. фланцевий корпус 8 No деталі: H134118

30 - Ступиця 1 No деталі: H223652 Замітки : R

31 - Маховик 1 No деталі: H223769 Замітка: Лівий бік

32 - Шпонка вала 2 No деталі: H227073

33 - Маховик 1 No деталі: H228936 Замітки : R

34 - Ручка 2 No деталі: H233203

35 - Ручка 2 No деталі: H233466

36 - Ручка 2 No деталі: H233482

37 - Розпорошена втулка 2 No деталі: H96690

38 - Ізолятор 14 No деталі: AH125200

39 — Ізолятор 12 No деталі: AH125201

40 - Шпонка вала 2 No деталі: M144799

41 - Болт 3 No деталі: H235340

42 - Кронштейн 2 No деталі: H233921

43 - Кронштейн 2 No деталі: H241247

44 - Гвинт 8 No деталі: H205560 Замітки : M12 X 25
