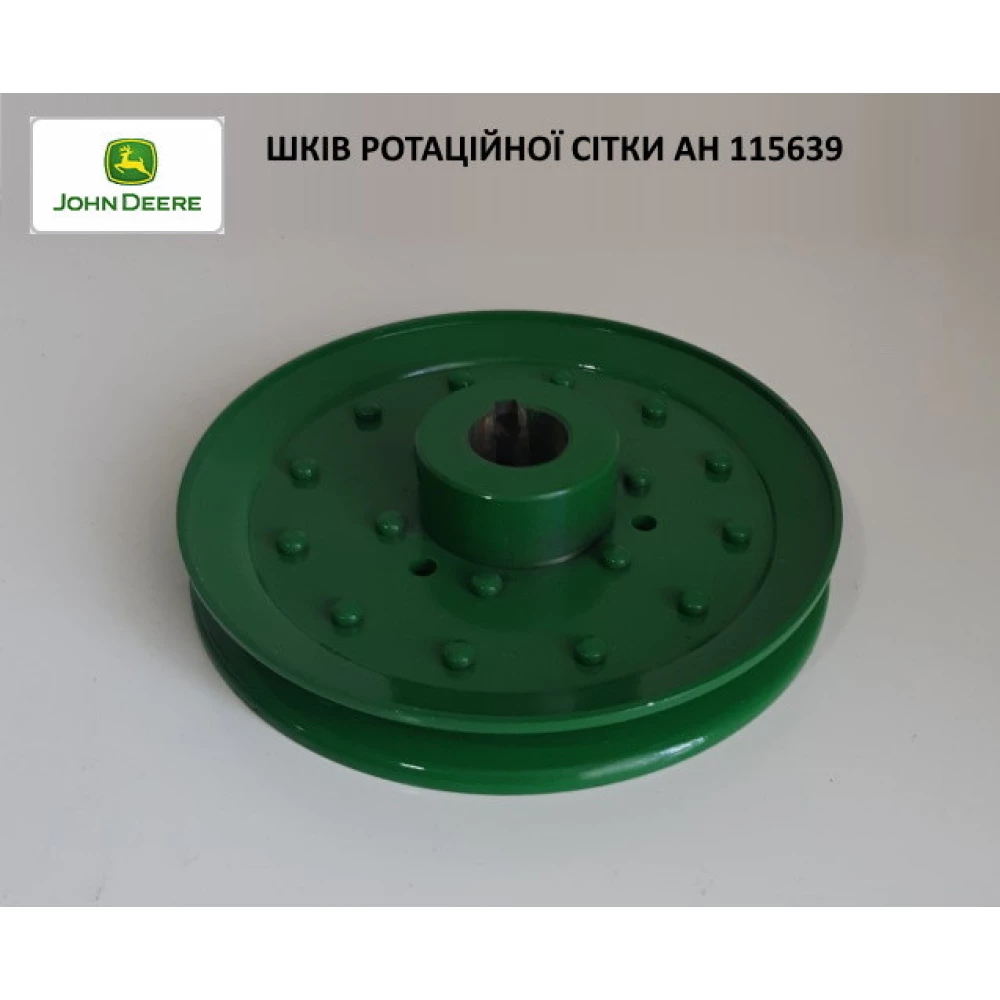

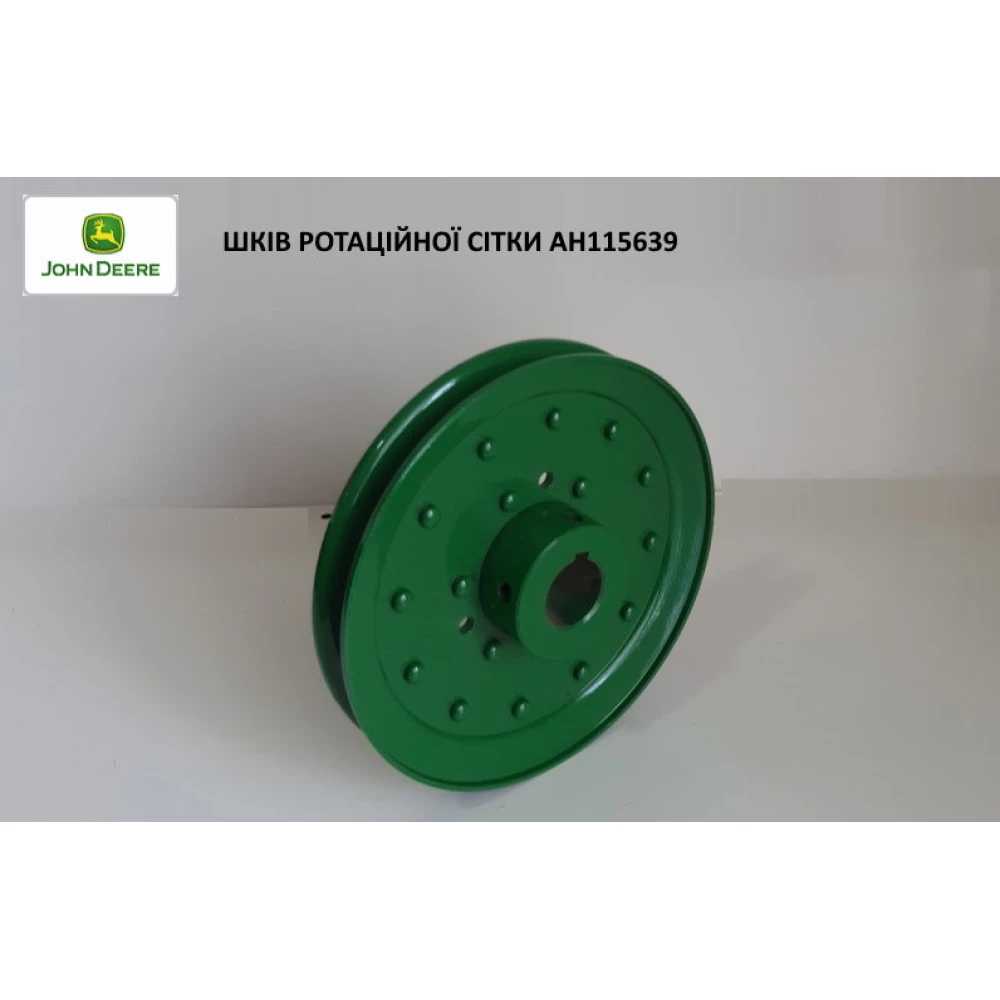

Шків ротаційної сітки AH115639

Шків ротаційної сітки AH 115639

1 - Клиновий ремінь 1 No деталі: H213353 Замітки: LGTH = 2152 mm, WIDTH = 13.1 mm

2 - Гвинт 1 No деталі: 19M7897 Замітки : M8 X 35

3 — Шайба 1 No деталі: 24M7207 Замітки: 8.400 X 24 X 2 mm

4 - Центральний шків 1 No деталі: AH140497

5 - Шків 1 No деталі: AH115639

6 — Болт 4 No деталі: A50744

7 — Гайка 4 No деталі: 14M7273 Замітання: M8

8 - Ручка 1 No деталі: AH159992

9 — Г-подібний болт 1 No деталі: H173969

10 — Шайба 1 No деталі: 24H1448 Замітання: 1-1/32“ X 1-1/2“ X 0.120“

11 - Пружинне кільце 2 No деталі: 40M7259

12 - Штифт 1 No деталі: H176250

13 - Втулка

14 - Покажчик 1 No деталі: H162004

15 - Пружина стиснення 1 No деталі: H886B

16 - Шайба 2 No деталі: 24M7178 Замітання: 10.500 X 30 X 2.500 mm

17 — Гайка 2 No деталі: 14M7274 Замітки : M10

18 — Ексцентр. контролер 2 No деталі: AZ10044

19 - Формований. фланцевий корпус 4 No деталі: H103264

20 - Гвинт 1 No деталі: 19M7867 Замітки : M8 X 25

21 - Кульковий підшипник 2 No деталі: JD39102

22 — Флацева гайка 1 No деталі: 14M7298 Замітки: M8

23 - Опора 1 No деталі: AXE20323 Замітки : SUB FOR AH220886

24 - Шків 1 No деталі: H159224

25 - Шайба 1 No деталі: H158845

26 — Шайба 1 No деталі: M90451

27 — Шпонка вала 1 No деталі: 26M7002 Замітки: 5 X 16 mm

28 - Ось 1 № детали : H151146

29 — Шпонка вала 1 No деталі: 49M4100 Замітки: 6 X 25 mm

30 - Штифт 1 No деталі: J16931

31 — Сальник 2 No деталі: AA5607

32 - Втулка 1 No деталі: H171061

33 - Гвинт 1 No деталі: 19M7866 Замітки : M8 X 20

34 - Клиновий ремінь 1 No деталі: H221273 Замітки: LGTH = 4920 mm, WIDTH = 13.1 mm

35 - Куточок 1 No деталі: H215974

36 - Напрямна 1 No деталі: H134214

37 - Гвинт 1 No деталі: 19M7865 Замітки : M8 X 16
