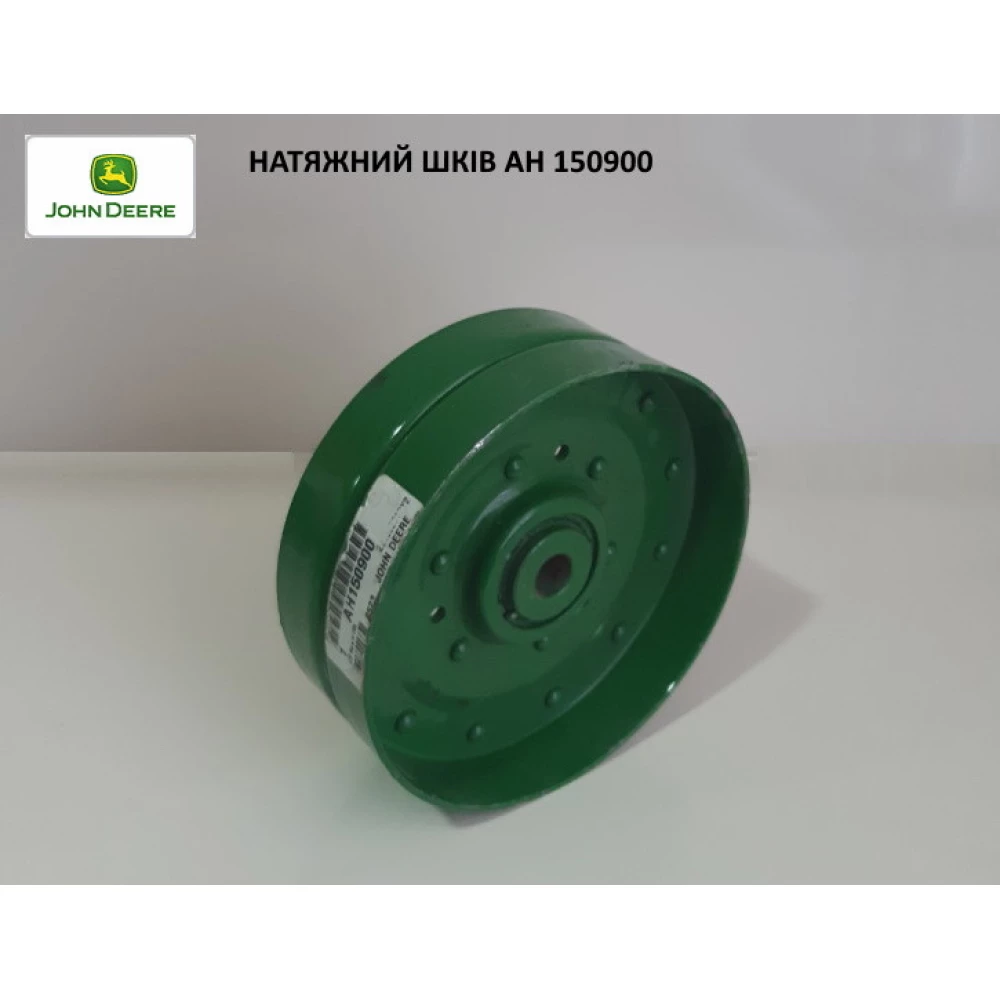

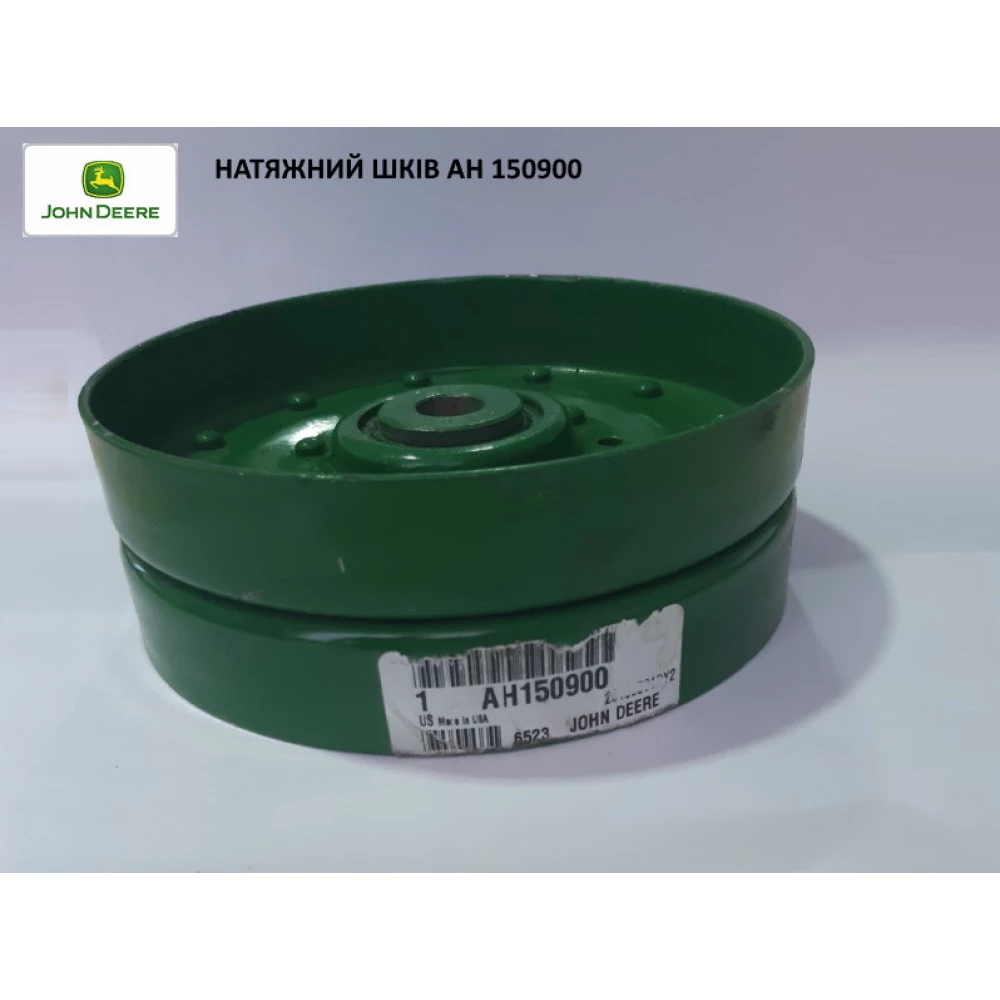

НАТЯЖНИЙ ШКІВ AH150900

Натяжий шків AH1509000

1 — Гайка 1 No деталі: 14M7276 Замітки : M16

2 - Шайба 2 No деталі: 24M7103 Замітки: 17.500 X 56 X 5 mm

3 — Пружина стиснення 1 No деталі: W25475

4 - Пружина стиснення 1 No деталі: T799384 — Пружина стиснення 1 No деталі: T79938

5 - Втулка 2 No деталі: H171061

6 - Покажчик 1 No деталі: H171039

7 - Ось поворота 1 № детали : H129208

8 - Болт 1 № детали : H171040

9 - Штифт 1 No деталі: AH210916

10 - Пружинне кільце 1 No деталі: U10457

11 - Ручка 1 No деталі: AH160595

12 - Втулка 1 No деталі: H96996

13 - Шплинт 2 No деталі: 11M7021 Замітки : 4 X 25

14 - Шайба

15 - Ручка 1 No деталі: AH164925

16 - Шайба 2 No деталі: 24M7091 Замітки: 26 X 44 X 4 mm

17 - Пружинне кільце 2 No деталі: P46402

18 - Натяжний шків 2 No деталі: AH150900

19 - Розпорошена втулка 1 No деталі: H96690

20 - Гвинт 1 No деталі: 19M7846 Замітки : M16 X 120

21 - Сальник 2 No деталі: AA5607R

22 - Натяжний шків 1 No деталі: AH204389

23 - Шків 1 No деталі: H160992

24 - Розпорошена втулка 1 No деталі: H165237

25 - Гвинт 1 No деталі: 19M7786 Замітки : M10 X 30

26 - Клиновий ремінь 1 No деталі: H221733

26 - Клиновий ремінь

27 - Набір ременя 1 No деталі: AH150678

28 - Салнік 2 No деталі: AA5607R

29 - Втулка 2 No деталі: H171061

30 - Ручка 1 No деталі: AH202772

31 — Шайба 1 No деталі: 24M7047 Замітки: 13 X 24 X 2.500 mm

32 — Г-подібний болт 1 No деталі: H227945

33 - Ось поворота 1 № детали : H129207

34 - Покажчик 1 No деталі: H219149

35 — Шланг без канц. арматури 1 No деталі: TY22326 Замітки: (Відрізати за розміром)

36 - Пружина стиснення 1 No деталі: H26552

37 — Шайба 1 No деталі: 24M7180 Замітання: 13 X 37 X 3 mm

38 — Гайка 2 No деталі: 14M7275 Замітки : M12

39 - Гвинт 1 No деталі: 19M7794 Замітання: M16 X 50

40 — Флацева гайка 1 No деталі: 14M7296 Замітання: M10

41 - Гвинт 3 No деталі: 19M7785 Замітки : M10 X 25

42 — Захоплення 1 No деталі: W25634

43 - Штифт 1 No деталі: AH212002
